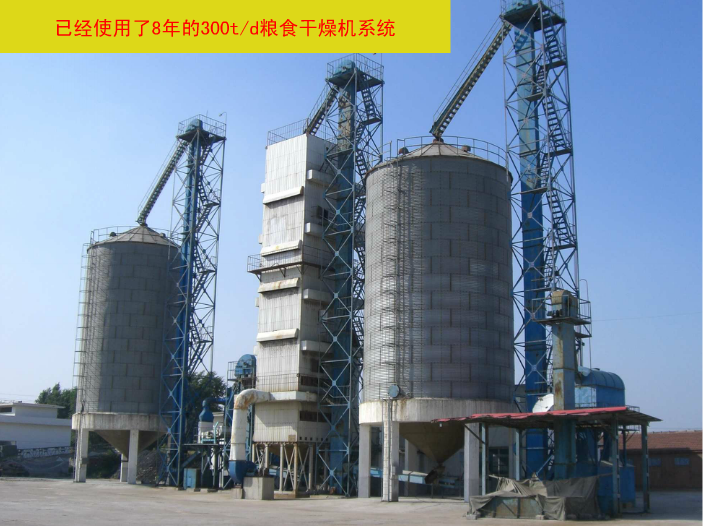

图1 粮食干燥系统节能技术-粮食干燥系统

采用分层供煤装置提高燃烧效率；更换高效换热器；部分废气和烟气余热回收再利用；调整空气与烟气两相流走向；采用先进保温材料与保温方式；降低烟速，减少尘粒排放；采用湿式脱硫除尘设备。

关键技术

（1）采用分层供煤装置提高燃烧效率

采用分层给煤装置，使较大颗粒的煤块在煤层的下面贴近炉排，较小颗粒的碎煤和煤粉覆盖在煤层上部，使煤层透气性好，风阻小，改善燃烧条件，减少漏煤量，提高热风炉的热效率。

（2）更换高效换热器提高换热效率

换热器经过长时间运行，会产生列管脱炭、老化和漏烟等现象，从而导致部分列管堵塞，换热效率低，能耗大。此外，换热器列管管壁结焦和堵塞及砌筑式管壳也会对换热效率有很大影响。采用四回程换热器以及装配式换热器管壳，可有效提高换热器的换热效率。

（3）部分废气和烟气余热回收再利用

尾部干燥段末端的废气温度一般在50℃左右，湿度在20%左右。将干燥段末端的废气进行回收利用，用管道送至换热器进风口，可有效提高换热器进风口的空气温度。冷却段排出的废气温度约在30℃左右，且湿度小，将该热量回收利用，可以提高换热器的进气温度，节约能源，并减轻换热器尾部烟管结硫。这些废气经沉降室后，通过管道送至换热器进风口，进入换热器再加热，继续用来干燥粮食。热风炉烟囱排放的烟气温度一般在110℃～150℃，是干燥系统能量浪费的主要环节之一。通过合理的方式对该部分烟气余热进行利用，至少可回收5%左右的热量，节能效果显著。

（4）调整空气与烟气两相流走向

在粮食干燥系统的供热装置中增加倒流板等技术措施，使空气与烟气均匀分布于换热器的列管中，使其充分发挥效能，从而提高换热效率。

（5）采用先进的保温材料与保温方式

对粮食烘干系统中的部分设备进行全面保温处理，根据不同的部位，采用不同的导热系数小、耐高温且阻燃的保温材料，对热风炉、换热器、热风室和风机等设备进行保温隔热处理，减少热量损失，避免能源浪费。
