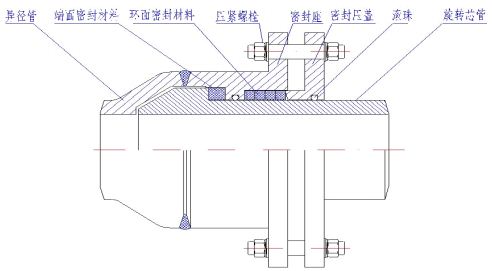

图1 自密封旋转式管道补偿节能技术结构图

 1. 利用旋转补偿方式使补偿距离扩大10倍，延长米大大缩短，降低能量损耗；

 2. 高温高压环面与端面的自密封型式及新型端面密封材料，最高动态使用压力可达30MPa，减少了补偿器的使用数量；

 3. 消除管道轴向应力，降低高温高压管道对材质的要求，降低了工程造价

可使管道实现无应力连接，提高设备的安全性。

关键技术

（1）管道用自密封旋转补偿器组对连接使管道无二次应力，消除管道轴向应力，降低了对管道本体材质的要求，降低工程造价30%以上，大大节省设备间连接管道，提高了设备振动环境下的安全性；

（2）独创环面与端面的自密封型式及新型端面密封材料，最高动态使用压力54可达30MPa，可实现管道长距离两端补偿，即500 米直管段内中间无需设置补偿器，可大大减少补偿器的使用数量；

（3）旋转补偿器组消除管道轴向应力，降低高温高压管道对材质的要求，降低工程造价40%以上；

（4）可使设备间管道实现无应力连接，提高设备的安全性。
