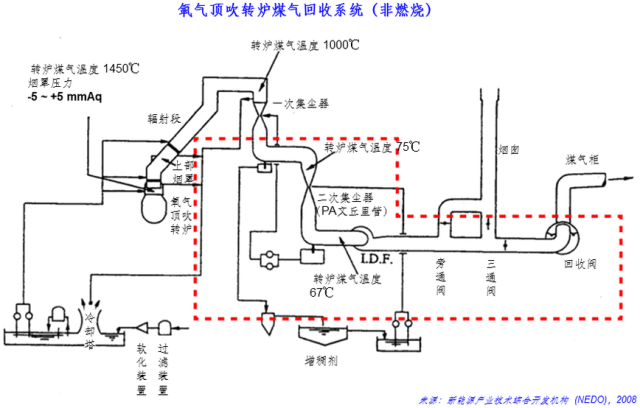

图1 氧气顶吹转炉煤气回收系统（非燃烧）图

      燃烧法：让大量空气进入排气室，允许炉中排出的一氧化碳燃烧，燃烧产生的热气通过热回收锅炉生产高压蒸汽；

      非燃烧法：阻止一氧化碳变成二氧化碳（即燃烧），在余热锅炉中首先回收富含一氧化碳的煤气显热，产生高压蒸汽，之后对转炉煤气进行清洗、储存，最后与其他副产煤气混合用作燃料。

关键技术

      （1）热回收锅炉生产高压蒸汽技术；

      （2）对转炉煤气进行清洗、储存，最后与其他副产煤气（如焦炉煤气、高炉煤气）混合用作燃料。
