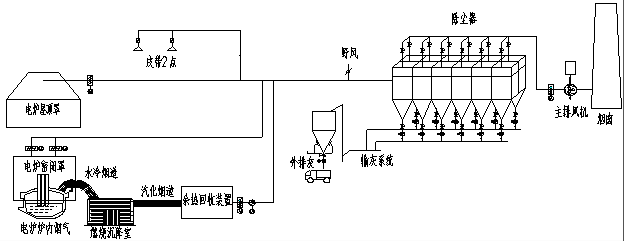

图1 电炉烟气余热回收利用系统工艺流程图

      烟气全燃法，采用余热锅炉技术最大限度回收烟气余热生产蒸汽。

关键技术

      （1）根据系统所处工况的不同，工艺系统可分别采用低压强制循环汽化冷却系统、中压强制循环汽化冷却系统、中压自然循环汽化冷却系统及直流系统，最大限度回收烟气余热，同时综合考虑系统安全可靠、经济运行、延长系统使用寿命及降低投资等因素；

      （2）余热锅炉设备的关键技术为：合理的烟气量、汽化冷却方式和强制循环倍率的选择，受热面的形式选择及对烟气中的粉尘适应性（含耐磨性和粘结性），合理的烟道流速选择。
